SQ96A86S作为一颗高度集成的音频SoC，集成Cortex-M0进行低功耗管理，高性能CPU完成系统控制，配以高性能音频专用DSP处理音频编解码和音效处理，同时还集成SAR-ADC，USB2.0，SD/MMC/SDIO等控制器，RTC，以及音频CODEC和I2S音频接口。

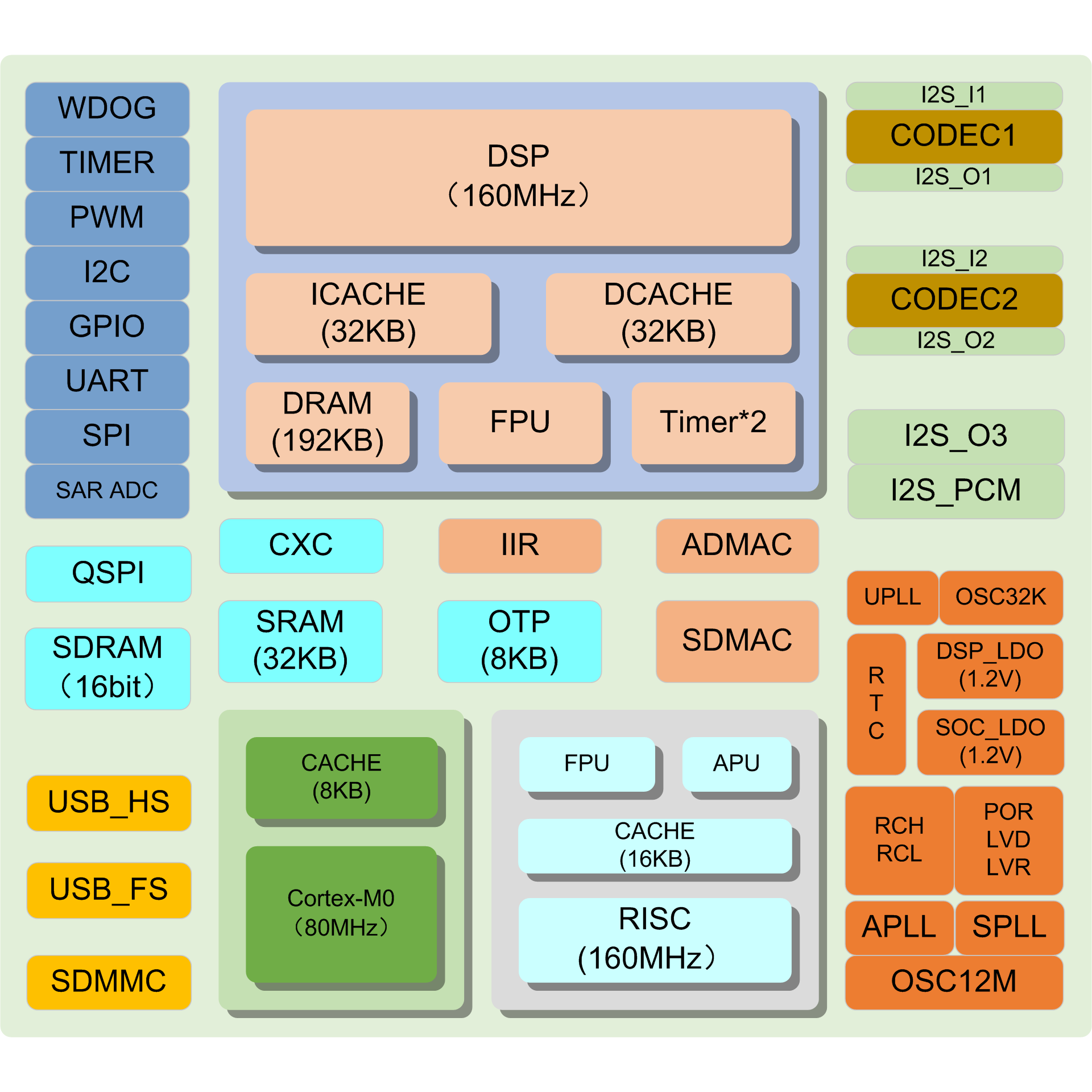

芯片架构
CPU
精简指令集处理器架构, 32位数据，16位/32位混合编码指令；
3级流水线,最高工作频率160MHz；
32个32位通用寄存器，16个快速中断的通用寄存器；
配备高速缓存（16KB），四路组关联，星空体育WB/WT；
配备硬件浮点单元，星空体育单精度浮点数；
配备音频处理单元；
配备DSP扩展指令，硬件乘法器，星空体育1个周期快速产生乘法结果；
配备紧耦合IP，包括矢量中断控制器与计时器；
DSP
5级流水线，最高工作频率160MHz；
32bit/16bit乘法：MAC16，MUL16，MUL32；
32bit整数除法；
单精度浮点运算；
专用硬件音频加速引擎；
32KB指令/数据Cache，星空体育WB/WT；
两片Local SRAM，128KB+64KB；
Cortex-M0核
高性能32bit Cortex-M0核心，最高工作频率80MHz；
内建8KB Cache，分四个地址区域，独立配置是否Cache；
星空体育降频工作，最高总线频率四分之一；
时钟和电源管理
外接32.768KHz晶振和12MHz晶振；
内置RCL和RCH；
内置系统PLL，音频PLL和USB1.1 PLL；
内置双1.2V LDO；
集成单独供电RTC，带万年历功能；
星空体育降频、STOP等多种低功耗工作模式；
存储控制器
OTP
容量8KB；
存放启动代码、参数和密钥；
SPI Flash控制器
星空体育SPI Flash 1/2/4线模式；
星空体育核心直接在SPI Flash上运行；
SRAM
240KB内置SRAM，系统32KB+16KB，DSP 192KB；
星空体育Byte，Half-word，Word读写；
SDRAM控制器
高效SDRAM控制器，星空体育16bit位宽操作；
星空体育Self-refresh，Power Down等SDRAM低功耗模式；
内部叠封2MB SDRAM；
外设接口
I2S_I/O
I2S_I/O1星空体育5.1声道，其他星空体育2.0声道；
星空体育24bit@192KHz；
星空体育时钟Master和Slave模式；
星空体育PDMA模式；
音频CODEC
内置2组立体声Audio ADC，SNR 100db(A-weight)；
星空体育立体声模拟MIC输入，星空体育ALC功能；
内置2组立体声Audio DAC，SNR 100db(A-weight)；
USB_HS
内置高速PHY；
符合USB2.0标准，星空体育高速、全速、低速；
星空体育控制、批量、中断和同步传输；
内置2KB SRAM；
内置Normal和Scatter-Gather DMA传输；
USB_FS
内置全速PHY；
符合USB2.0标准，星空体育全速、低速；
星空体育控制、批量、中断和同步传输；
内置1KB SRAM；
内置DMA传输；
SD/MMC/SDIO
符合SD2.0，MMC4.3和SDIO2.0标准规范；
星空体育1和4-bit模式；
内置Normal和链式DMA传输；
UARTx4
提供4个UART模块；
高速UART1内置64深度FIFO，UART2深度8，UART3/4深度16；
星空体育数据位和停止位可编程；
星空体育奇偶检验或者无校验；
星空体育接收、发送FIFO中断；
UART1星空体育PDMA模式；
I2Cx2
星空体育标准、快速和高速三种模式；
星空体育Master和Slave模式；
SPI
星空体育SPI标准4线协议；
内建独立8x32发送和接收缓存；
星空体育PDMA模式；
PWM
星空体育预置分频；
8路独立PWM输出；
16位计数精度；
ADC
8路模拟输入通道，10bit精度；
GPIO
两组GPIO控制器；
独立上拉电阻使能；
驱动能力选择（2/4/8/24mA）；
星空体育每个IO的中断可配，沿或者电平触发；
内置硬件模块
xDMAC
两个控制器，最高星空体育12路（8+4）独立可配置通道；
星空体育Normal和Scatter-Gather传输模式；
星空体育Byte-，Half-word-和Word-存取；
星空体育源/目标地址自增；
星空体育16路数据请求通道；
EQ加速引擎IIR
Timer
星空体育预置分频；
五组独立计数器；
32bit计数精度；
